Datenblatt:
altivid_r4c.pdf
CAD-File im Step-Format:
r4c.STEP
Daten:
- Gewicht: ca. 200 g
- Material: Aluminium, schwarz eloxiert
- Beleuchtung: regelbare LED oder Kaltlichtquelle
- Kameratyp: 1/3" S/W -Kamera(PAL)
- Spannungsversorgung: 12 V
- Stromaufnahme: ca. 140 mA
- Automatische Blendeneinstellung und Weißabgleich
- extrem Lichtstark
- Anschluß: Standard Video Signal (PAL),
- über Cinch-Kabel an einen handelsüblichen Videomonitor anschließbar
Einsatzgebiet:
- für Beobachtung live am Bildschirm
- Ersatz eines Stereomikroskopes
- Bereich: Elektronik, Mechanik, Biologie,
Restauration . . .
Auflösung bei verschieden Vergrößerungen:
(reale Messung an µm-Balken)
Objektfeld Auflösung
15mm 30µm/Pixel
10mm 20µm/Pixel
5mm 15µm/Pixel
3mm 10µm/Pixel
2mm 8µm/Pixel

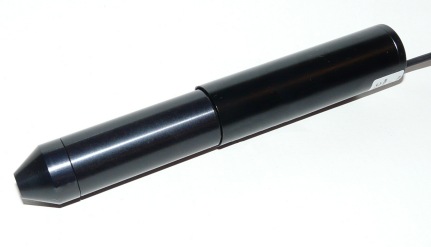

Bilder von der altivid r3c/r4c
